Lengkap! Pengertian, Fungsi Dan Cara Kerja 7 Model OSI Layer

Lengkap! Pengertian, Fungsi Dan Penjelasan 7 Model OSI Layer - Untuk menyelenggarakan komunikasi berbagai macam vendor komputer diperlukan sebuah aturan baku yang standar dan disetejui berbagai pihak.

Seperti halnya dua orang yang berlainan bangsa, maka untuk berkomunikasi memerlukan penerjemah/interpreter atau satu bahasa yang dimengerti kedua belah pihak. Dalam dunia komputer dan telekomunikasi interpreter identik dengan protokol.

Untuk itu maka pada tahun 1977 di Eropa sebuah badan dunia yang menangani masalah standarisasi ISO (International Standardization Organization) membuat aturan baku sebuah model arsitektural jaringan.

The International Standard Organization (ISO) pada sekitar tahun 1980-an, meluncurkan sebuah standar model referensi yang berisi cara kerja serangkaian protokol SNA. Model referensi ini selanjutnya dinamakan Open System Interconnection (OSI).

Table of Contents

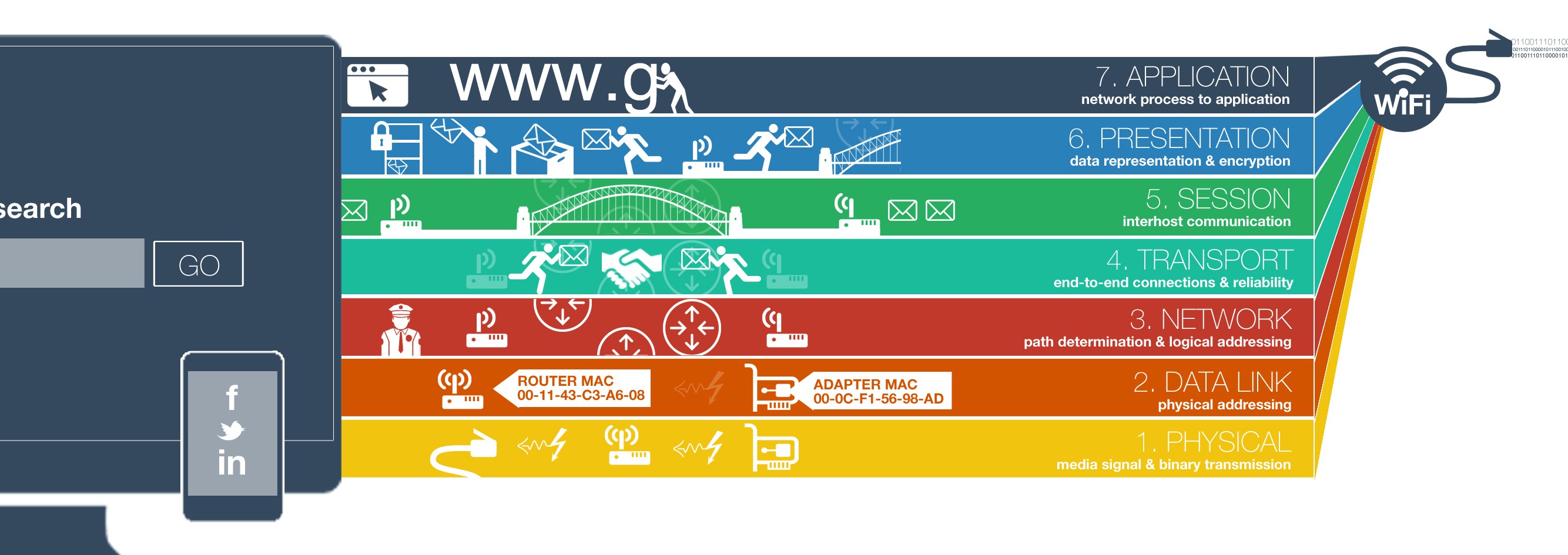

Pengertian 7 Model Layer OSI

Terdapat 7 layer pada Model OSI. Setiap layer bertanggung jawab secara khusus pada proses komunikasi data. Misal, satu layer bertanggung jawab untuk membentuk koneksi antar perangkat, sementara layer lainnya bertanggung jawab untuk mengoreksi terjadinya error selama proses transfer data berlangsung.

Model Layer OSI dibagi dalam dua group yaitu upper layer dan lower layer. Upper layer fokus pada applikasi pengguna dan bagaimana file direpresentasikan di komputer. Untuk Network Engineer, bagian utama yang menjadi perhatiannya adalah pada “lower layer”. Lower layer adalah intisari komunikasi data melalui jaringan aktual.

Fungsi 7 Model Layer OSI

Tujuan utama penggunaan model OSI adalah untuk membantu desainer jaringan memahami fungsi dari tiap-tiap layer yang berhubungan dengan aliran komunikasi data. Termasuk jenis-jenis protoklol jaringan dan metode transmisi.

Model dibagi menjadi 7 layer, dengan karakteristik dan fungsinya masing-masing. Tiap layer harus dapat berkomunikasi dengan layer di atasnya maupun dibawahnya secara langsung melalui serentetan protokol dan standard.

Lapisan	Nama Lapisan	Keterangan
7	Application layer	Berfungsi sebagai antarmuka dengan aplikasi dengan fungsionalitas jaringan, mengatur bagaimana aplikasi dapat mengakses jaringan, dan kemudian membuat pesan-pesan kesalahan. Protokol yang berada dalam lapisan ini adalah HTTP, FTP, SMTP, dan NFS.
6	Presentation layer	Berfungsi untuk mentranslasikan data yang hendak ditransmisikan oleh aplikasi ke dalam format yang dapat ditransmisikan melalui jaringan. Protokol yang berada dalam level ini 5adalah perangkat lunak redirektor (redirector software), seperti layanan Workstation (dalam Windows NT) dan juga Network shell (semacam Virtual Network Computing (VNC) atau Remote Desktop Protocol (RDP)).
5	Session layer	Berfungsi untuk mendefinisikan bagaimana koneksi dapat dibuat, dipelihara, atau dihancurkan. Selain itu, di level ini juga dilakukan resolusi nama.
4	Transport layer	Berfungsi untuk memecah data ke dalam paket-paket data serta memberikan nomor urut ke paket-paket tersebut sehingga dapat disusun kembali pada sisi tujuan setelah diterima. Selain itu, pada level ini jugamembuat sebuah tanda bahwa paket diterima dengan sukses (acknowledgement), dan mentransmisikan ulang terhadp paket-paket yang hilang di tengah jalan.
3	Network layer	Berfungsi untuk mendefinisikan alamat-alamat IP, membuat header untuk paket-paket, dan kemudia melakukan routing melalui internetworking dengan menggunakan router dan switch layer-3.
2	Data-link layer	Befungsi untuk menentukan bagaimana bit-bit data dikelompokkan menjadi format yang disebut sebagai frame. Selain itu, pada level ini terjadi koreksi kesalahan, flow control, pengalamatan perangkat keras (seperti halnya Media Access Control Address (MAC Address)), dan menetukan bagaimanaperangkat-perangkat jaringan seperti hub, bridge, repeater, dan switch layer 2 beroperasi. Spesifikasi IEEE 802, membagi level ini menjadi dua level anak, yaitu lapisan Logical Link Control (LLC) dan lapisan Media Access Control (MAC).
1	Physical layer	Berfungsi untuk mendefinisikan media transmisi jaringan, metode pensinyalan, sinkronisasi bit, arsitektur jaringan (seperti halnya Ethernet atau Token Ring), topologi jaringan dan pengabelan. Selain itu, level ini juga mendefinisikan bagaimana Network Interface Card (NIC) dapat berinteraksi dengan media kabel atau radio.

Agar sebuah data dapat terkirim dengan baik perlu dilakukan enkapsulasi terhadap data tersebut. Enkapsulasi adalah sebuah proses menambahkan header dan trailer atau melakukan pemaketan pada sebuah data.

Dengan enkapsulasi data menjadi memiliki identitas. Bayangkan sebuah surat yang akan dikirim tetapi tanpa amplop, alamat dan perangko. Tentu saja surat tidak akan sampai ke tujuan. Amplop dengan alamat dan perangko adalah sama dengan enkapsulasi pada data.

Cara Kerja 7 Model Layer OSI

Cara Kerja yang dimaksud adalah proses berjalannya sebuah data dari sumber ke tujuan melalui OSI layer. Jadi untuk mencapai tujuan sebuah data harus melalui lapisan-lapisan OSI terlebih dahulu.

Berikut akan dijelaskan bagaimana jalannya data dari host A menuju host B

Pertama-tama data dibuat oleh Host A. Kemudian data tersebut turun dari Application layer sampai ke physical layer (dalam proses ini data akan ditambahkan header setiap turun 1 lapisan kecuali pada Physical layer, sehingga terjadi enkapsulasi sempurna).
Data keluar dari host A menuju kabel dalam bentuk bit (kabel bekerja pada Physical layer).
Data masuk ke Hub, tetapi data dalam bentuk bit tersebut tidak mengalami proses apa-apa karena hub bekerja pada Physical layer.
Setelah data keluar dari Hub, data masuk ke switch. Karena switch bekerja pada Datalink layer/ layer 2, maka data akan naik sampai layer 2 kemudian dilakukan proses, setelah itu data turun dari layer 2 kembali ke layer 1/ phisycal layer.
Setelah data keluar dari switch, data masuk ke router. Karena router bekerja pada layer 3/ Network layer, maka data naik sampai layer 3 kemudian dilakukan proses, setelah itu data turun dari layer 3 kembali ke layer 1 , dan data keluar dari router menuju kabel dalam bentuk bit.
Pada akhirnya data sampai pada host B. Data dalam bentuk bit naik dari layer 1 sampai layer 7. Dalam proses ini data yang dibungkus oleh header-header layer OSI mulai dilepas satu persatu sesuai dengan lapisannya (berlawanan dengan proses no 1). Setalah data sampai di layer 7 maka data siap dipakai oleh host B.

Penutup

Nah itu tadi Lengkap! Pengertian, Fungsi Dan Cara Kerja 7 Model OSI Layer. Jika artikel ini bermanfaat bisa kamu share dan rekomendasikan ke teman-teman yang membutuhkan, jika ada pertanyaan lain bisa bertanya melalui komentar.
